모쿠랩(Moku:Lab)의 디지털 락인 증폭기는 다이나믹 리저브가 120dB 이상인 DC에서 200MHz 까지의 듀얼 위상 복조 (XY/RØ)를 지원합니다. 또한 2채널 오실로스코프 및 데이터 로거가 통합되어 최대 500MSa/s의 신호를 관찰하고 최대 1MSa/s의 데이터를 기록할 수 있습니다.
제품 특징
120dB 이상의 동적 보존(Dynamic Reserve)으로 잡음에 의해 가려진 신호 측정
직관적인 iPad 인터페이스를 통해 모쿠랩(Moku:Lab)을 제어해 보세요. 또는 Window 기반의 PC에서 Python, MATLAB 및 LabVIEW API 응용프로그램을 사용하여 모쿠랩을 제어 할 수 있습니다.
손쉬운 데이터 내보내기
Dropbox, SD 카드, iCloud 또는 전자 메일로 데이터를 내보냅니다. iPad 화면 이미지 및 동영상을 저장하거나 CSV 또는 .MAT 형식으로 데이터를 내보낼 수 있습니다.
유연한 입력
Lock-In Amplifier의 신호 및 기준 입력은 AC 또는 DC 커플링 및 50Ω 또는 1MΩ 입력 임피던스로 구성할 수 있습니다. 신호 입력은 또한 ADC의 전체 동적 범위를 활용하기 위한 4가지 입력 게인 설정 기능이 있습니다.
이중 위상 복조
Moku:Lab의 락인 증폭기는 2상 고조파를 감쇠시키고 각 구적법에서 잡음을 억제하기 위해 캐스케이드된 단극 저역 통과 필터가 있는 이중 위상 복조기를 갖추고 있습니다.
6 / 12 / 18 / 24dB 옥타브 저대역 필터(Low Pass Filter) 중에서 선택 가능합니다.
직사각형(X/Y) 및 극좌표(R/Ø) 좌표 모드 선택
통합 오실로스코프를 사용하여 저역 통과 필터를 사용하기 전에 복조된 동상 및 직교 신호를 볼수 있습니다.
내부 및 외부 참조
내부 또는 외부 참조로 입력 신호를 복조하세요. 내부 모드에서 직교 기준 신호는 직접 디지털 신시사이저(DDS)를 사용하여 내부적으로 생성됩니다. 외부 모드에서는 직접 또는 위상 고정 옵션을 선택할 수 있습니다. 직접 외부 모드에서 입력 신호는 단상 복조(X)를 위한 기준 입력 신호를 사용하여 복조됩니다.위상 고정 루프 옵션은 외부 이중 위상 복조 (XY/RØ)를 지원하기 위해 기준 입력 신호에 위상 고정된 두 개의 직교 기준을 재구성합니다.
통합 오실로스코프
Lock-In Amplifier의 통합 2채널, 500MSa/s 오실로스코프를 사용하여 한번에 최대 2개의 신호를 모니터링하고 내장된 데이터 로거를 사용하여 최대 1MSa/s의 속도로 데이터를 지속적으로 기록하세요.
Moku:Lab의 Lock-In Amplifier는 내장된 PID 컨트롤러를 사용하여 센서 및 피드백 컨트롤러로 사용할 수 있습니다. PID 컨트롤러는 구성 가능한 채도로 비례, 적분 및 미분 이득 프로필을 실시간으로 제어합니다.
PID 컨트롤러
Lock-In Amplifier 구성에 대한 추측 작업을 수행하세요

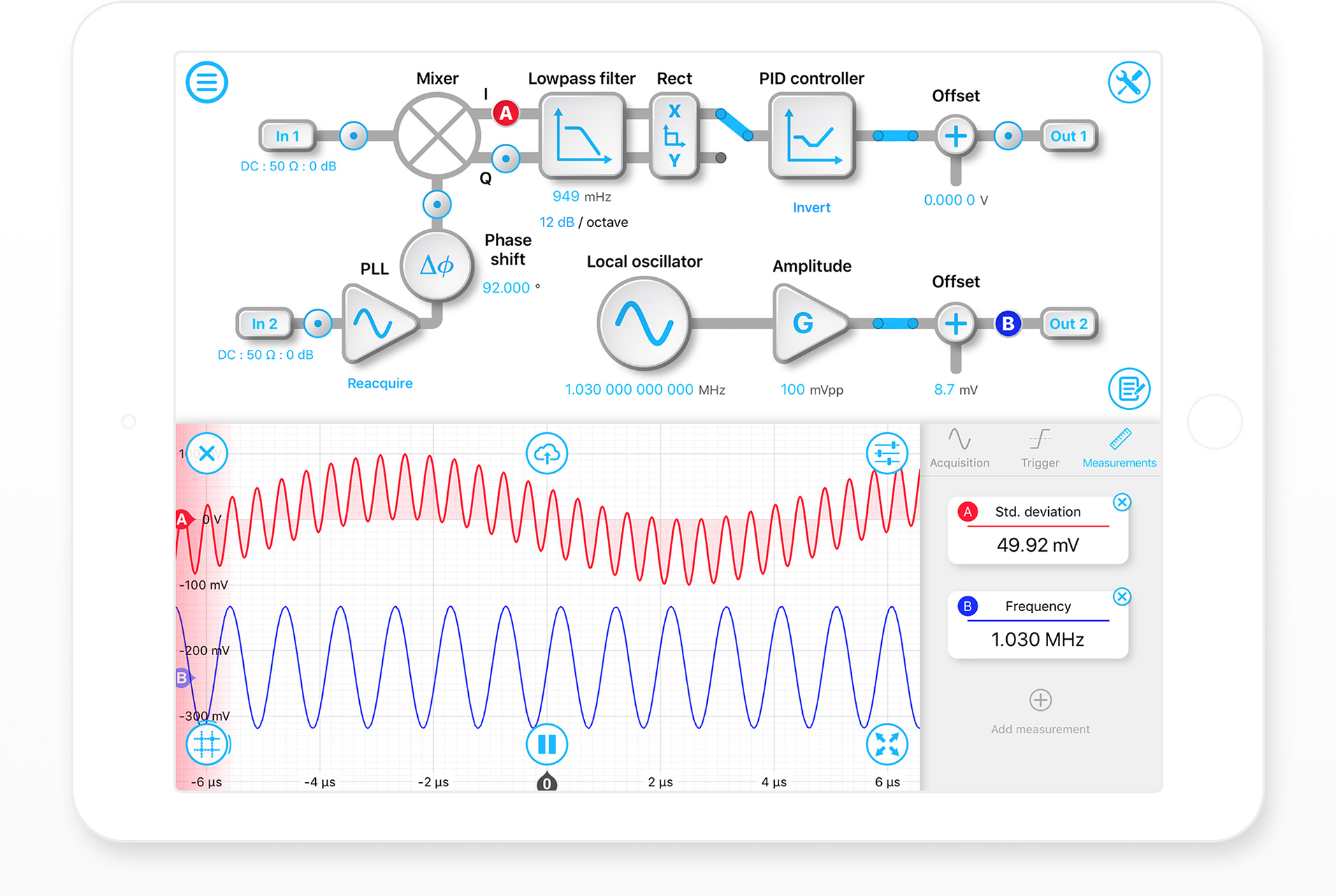

락인 증폭기의 시그널 프로세싱 체인과 직관적인 블록 다이어그램 인터페이스에 대한 높은 수준의 뷰를 통해 계측기 구성 방법을 파악하세요.
