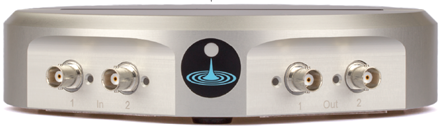

모쿠랩(Moku:Lab)의 디지털 필터 박스를 사용하면 122kHz 및 15.625MHz의 출력 샘플링 속도로 여러 유형의 무한 임펄스 응답 필터를 인터액티브하게 설계하고 생성할 수 있습니다. 버터 워스(Butterworth), 체비 셰프(Chebyshev) 및 타원형(Elliptical)을 포함하여 최대 7개의 구성 가능한 유형으로 로우 패스, 하이 패스, 밴드 패스 및 밴드 스톱 필터 모양중에서 선택하세요.
제품 특징

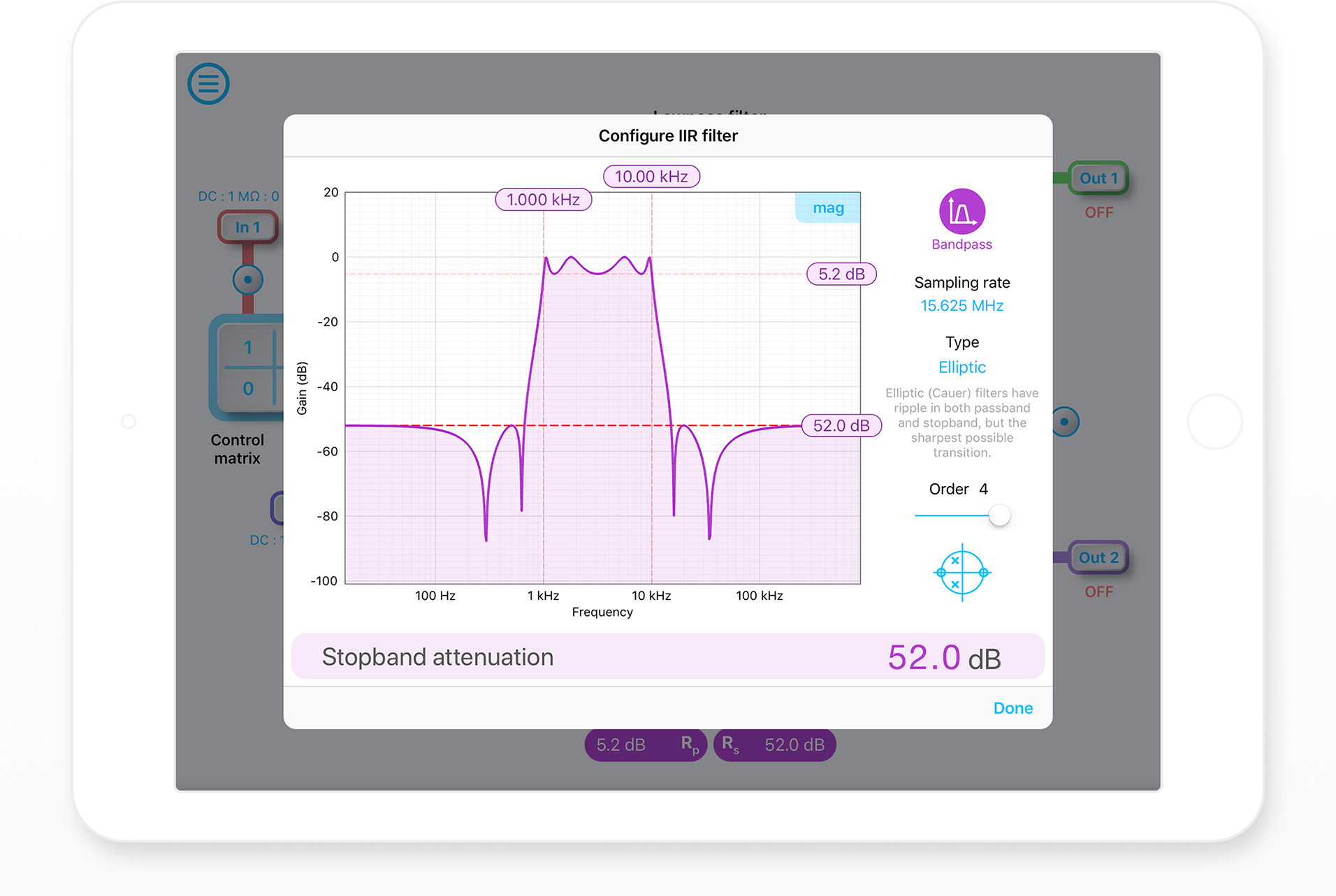

대화형 보드 플롯을 사용하여 필터의 주파수 응답 설계
신호 모니터링을 위한 프로브 포인트가 내장된 디지털 신호 처리 블록 다이어그램
2개의 입력 채널, MIMO 시스템을 위한 선택적으로 혼합할 수 있는 2개의 출력 채널
맞춤 필터 설계 지원
제품 주요 사양
필터 사전 설정 : 저역 통과, 고역 통과, 대역 통과, 대역 정지 Butterworth, Chebyshev I, Chebyshev II, Elliptic, Bessel, Gaussian 및 Legendre
초 마이크로 초의 짧은 입출력 대기 시간
1Hz ~ 6 MHz 코너 주파수
0.1 ~ 10dB 구성 가능한 패스 밴드 리플 특성
10 – 100dB 구성 가능 정지 대역 감쇠기능
2차 – 8차 필터
50 Ω 또는 1 MΩ 입력 임피던스
독립적으로 조정 가능한 입력 및 출력 오프셋 및 게인
iPad 앱 또는 API 소프트웨어
직관적인 iPad 인터페이스를 통해 모쿠랩(Moku:Lab)을 제어해 보세요. 또는 Window 기반의 PC에서 Python, MATLAB 및 LabVIEW API 응용프로그램을 사용하여 모쿠랩을 제어 할 수 있습니다.
손쉬운 데이터 내보내기
Dropbox, SD 카드, iCloud 또는 전자 메일로 데이터를 내보냅니다. iPad 화면 이미지 및 동영상을 저장하거나 CSV 또는 .MAT 형식으로 데이터를 내보낼 수 있습니다.
